本實用新型涉及薄膜分切機技術領域，具體來說，涉及一種薄膜分切機糾偏裝置。

背景技術：

薄膜分切機廣泛用于包裝及其它覆膜行業，可將聚酯薄膜、鍍鋁薄膜、BOPP LDPE、HDPE、LLDPE、PP等薄膜分切成不同尺寸并將分切后的薄膜按照要求進行收卷包裝，而在薄膜基材的分切、收卷過程中，可以由于機械的振動等原因使得薄膜基材偏離輥輪纏繞位置，或者由于塑料薄膜本身的厚度不均勻等多方面因素，導致塑料薄膜在卷繞時邊緣出現不齊整的現象，一旦出現邊緣不齊整的現象而不作及時調整，塑料薄膜的邊緣偏離會越來越大，最終將會導致分切不到位，收卷的薄膜基材不符合要求?，F(xiàn)有的糾偏裝置是將原料輥放置到固定的支架上，前方的引紙輥帶動放卷，采用螺桿配合位置傳感器進行調節，但是在實際過程中，這種調節方式比較滯后，調節不及時，次品率高，另外傳感器不能精確的進行卡位，在分切機運作過程中產生的震動的影響下，使得影響其糾偏的精度，從而影響產品的質量。

針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種薄膜分切機糾偏裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種薄膜分切機糾偏裝置，包括底座，所述底座頂端固定安裝有豎直放置的支撐架，所述支撐架內設有通孔，所述通孔內設有第一軸承，所述支撐架一側設有糾位裝置，所述糾位裝置由伸縮桿和支撐板構成，所述伸縮桿的一端固定設于所述支撐架的一側外壁，所述支撐板豎直放置設于所述伸縮桿的另一端，所述支撐板內安裝有第二軸承，介于所述支撐板之間連接有設于所述第二軸承內的輥軸，所述輥軸貫穿所述第一軸承，所述伸縮桿一端連接有設于底座的伸縮電機，所述伸縮電機通過導線連接有控制器，介于所述支撐架之間設有卡板，所述卡板為空腔結構，且所述卡板外壁設有滑槽，所述卡板內底端固定安裝有鏈條，所述卡板且對應所述滑槽設有與所述滑槽相適配的卡位裝置，所述卡位裝置為空腔結構，且所述卡位裝置底端設有感應器，所述卡位裝置內通過轉軸設有嚙合所述鏈條的齒輪，所述卡位裝置外壁設有匹配所述轉軸的旋轉手，所述卡位裝置兩側分別設有微調器，所述微調器由螺桿和螺塊構成，所述螺塊固定安裝于所述卡位裝置內，所述螺桿匹配所述螺塊，設于所述卡位裝置外壁，所述感應器通過導線連接于所述控制器。

進一步的，所述第一軸承外壁設有環形緩沖墊。

進一步的，所述伸縮桿為兩組，且所述伸縮桿水平放置以輥軸為中心對稱設置。

進一步的，所述支撐架為至少兩組。

進一步的，所述控制器為ATC通用型單片機、DATA-通用控制器或SC通用控制器。

進一步的，所述感應器為紅外線感應器。

進一步的，所述螺塊內設有開口。

進一步的，所述螺塊內設有螺紋，且螺紋為V形結構。

本實用新型的有益效果：通過感應器和控制器聯動下，有效使得伸縮電機聯動支撐板帶動輥軸進行位置糾偏，而卡位裝置在鏈條和齒輪作用下，通過滑槽有效對感應器進行位置調節，能適應任何尺寸切割物，提高分切記的使用局限性，而螺桿在螺塊相互配合下，能精確在卡板進行定位，提高感應器的精確度，提高產品質量。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是根據本實用新型實施例的薄膜分切機糾偏裝置的結構示意圖；

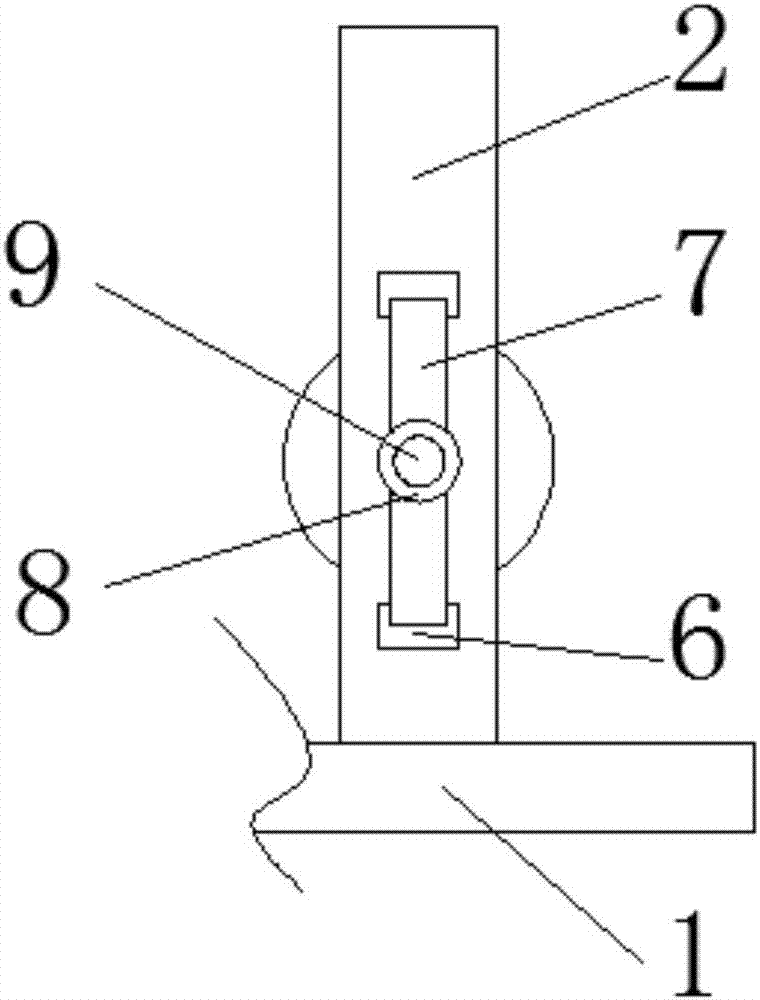

圖2是根據本實用新型實施例的薄膜分切機糾偏裝置的側視局部結構示意圖；

圖3是根據本實用新型實施例的薄膜分切機糾偏裝置的卡位裝置結構示意圖。

圖中：

1、底座；2、支撐架；3、通孔；4、第一軸承；5、糾位裝置；6、伸縮桿；7、支撐板；8、第二軸承；9、輥軸；10、伸縮電機；11、控制器；12、卡板；13、滑槽；14、鏈條；15、卡位裝置；16、感應器；17、轉軸；18、齒輪；19、旋轉手；20、微調器；21、螺桿；22、螺塊；23、緩沖墊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

根據本實用新型的實施例，提供了一種薄膜分切機糾偏裝置。

如圖1-3所示，根據本實用新型實施例所述的薄膜分切機糾偏裝置，包括底座1，所述底座1頂端固定安裝有豎直放置的支撐架2，所述支撐架2內設有通孔3，所述通孔3內設有第一軸承4，所述支撐架2一側設有糾位裝置5，所述糾位裝置5由伸縮桿6和支撐板7構成，所述伸縮桿6的一端固定設于所述支撐架2的一側外壁，所述支撐板7豎直放置設于所述伸縮桿6的另一端，所述支撐板7內安裝有第二軸承8，介于所述支撐板7之間連接有設于所述第二軸承8內的輥軸9，所述輥軸9貫穿所述第一軸承4，所述伸縮桿6一端連接有設于底座1的伸縮電機10，所述伸縮電機10通過導線連接有控制器11，介于所述支撐架2之間設有卡板12，所述卡板12為空腔結構，且所述卡板12外壁設有滑槽13，所述卡板12內底端固定安裝有鏈條14，所述卡板12且對應所述滑槽13設有與所述滑槽13相適配的卡位裝置15，所述卡位裝置15為空腔結構，且所述卡位裝置15底端設有感應器16，所述卡位裝置15內通過轉軸17設有嚙合所述鏈條14的齒輪18，所述卡位裝置15外壁設有匹配所述轉軸17的旋轉手19，所述卡位裝置15兩側分別設有微調器20，所述微調器20由螺桿21和螺塊22構成，所述螺塊22固定安裝于所述卡位裝置15內，所述螺桿21匹配所述螺塊22，設于所述卡位裝置15外壁，所述感應器16通過導線連接于所述控制器11。

借助于上述技術方案，通過感應器16和控制器11聯動下，有效使得伸縮電機10聯動支撐板7帶動輥軸9進行位置糾偏，而卡位裝置15在鏈條14和齒輪18作用下，通過滑槽13有效對感應器16進行位置調節，能適應任何尺寸切割物，提高分切記的使用局限性，而螺桿21在螺塊22相互配合下，能精確在卡板12進行定位，提高感應器16的精確度，提高產品質量。

另外，在一個實施例中，對于上述第一軸承4來說，所述第一軸承4外壁設有環形緩沖墊23。采用該方案，環形緩沖墊23能貼合第一軸承4，能降低分切機在運作過程中輥軸9對支撐架2的沖擊力，提高分切機的使用壽命和使用安全性。

另外，在一個實施例中，對于上述伸縮桿6來說，所述伸縮桿6為兩組，且所述伸縮桿6水平放置以輥軸9為中心對稱設置。采用該方案，伸縮桿6的豎直并列排布能有效的提高輥軸9運作的穩定性，從而提高輥軸9的糾偏穩定性。

另外，在一個實施例中，為了提高分切機的穩定性，所述支撐架2為至少兩組。采用該方案，輥軸9能有效穩定在支撐架2運作，提高分切機的使用安全性。

另外，在一個實施例中，對于上述控制器11來說，所述控制器11為AT80C51通用型單片機、DATA-7311通用控制器或SC200通用控制器；所述感應器16為紅外線感應器。采用該方案，控制器11能有效對感應器16數據進行處理，從而聯動伸縮電機10對輥軸9進行位置糾偏。而的紅外線感應器能高效識別輥軸9分切物的位置，從而通過控制器11進行處理。

另外，在一個實施例中，對于上述螺塊22來說，所述螺塊22內設有開口；所述螺塊22內設有螺紋，且螺紋為V形結構。采用該方案，V形螺紋在開口和螺桿21作用下有效的進行卡位微調，使得感應器16能適應各種環境和各種需求的尺寸進行調節，提高分切機的視野局限性。

綜上所述，借助于本實用新型的上述技術方案，通過感應器16和控制器11聯動下，有效使得伸縮電機10聯動支撐板7帶動輥軸9進行位置糾偏，而卡位裝置15在鏈條14和齒輪18作用下，通過滑槽13有效對感應器16進行位置調節，能適應任何尺寸切割物，提高分切記的使用局限性，而螺桿21在螺塊22相互配合下，能精確在卡板12進行定位，提高感應器16的精確度，提高產品質量。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種薄膜分切機糾偏裝置，其特征在于，包括底座（1），所述底座（1）頂端固定安裝有豎直放置的支撐架（2），所述支撐架（2）內設有通孔（3），所述通孔（3）內設有第一軸承（4），所述支撐架（2）一側設有糾位裝置（5），所述糾位裝置（5）由伸縮桿（6）和支撐板（7）構成，所述伸縮桿（6）的一端固定設于所述支撐架（2）的一側外壁，所述支撐板（7）豎直放置設于所述伸縮桿（6）的另一端，所述支撐板（7）內安裝有第二軸承（8），介于所述支撐板（7）之間連接有設于所述第二軸承（8）內的輥軸（9），所述輥軸（9）貫穿所述第一軸承（4），所述伸縮桿（6）一端連接有設于底座（1）的伸縮電機（10），所述伸縮電機（10）通過導線連接有控制器（11），介于所述支撐架（2）之間設有卡板（12），所述卡板（12）為空腔結構，且所述卡板（12）外壁設有滑槽（13），所述卡板（12）內底端固定安裝有鏈條（14），所述卡板（12）且對應所述滑槽（13）設有與所述滑槽（13）相適配的卡位裝置（15），所述卡位裝置（15）為空腔結構，且所述卡位裝置（15）底端設有感應器（16），所述卡位裝置（15）內通過轉軸（17）設有嚙合所述鏈條（14）的齒輪（18），所述卡位裝置（15）外壁設有匹配所述轉軸（17）的旋轉手（19），所述卡位裝置（15）兩側分別設有微調器（20），所述微調器（20）由螺桿（21）和螺塊（22）構成，所述螺塊（22）固定安裝于所述卡位裝置（15）內，所述螺桿（21）匹配所述螺塊（22），設于所述卡位裝置（15）外壁，所述感應器（16）通過導線連接于所述控制器（11）。

2.根據權利要求1所述的薄膜分切機糾偏裝置，其特征在于，所述第一軸承（4）外壁設有環形緩沖墊（23）。

3.根據權利要求1所述的薄膜分切機糾偏裝置，其特征在于，所述伸縮桿（6）為兩組，且所述伸縮桿（6）水平放置以輥軸（9）為中心對稱設置。

4.根據權利要求1所述的薄膜分切機糾偏裝置，其特征在于，所述支撐架（2）為至少兩組。

5.根據權利要求1所述的薄膜分切機糾偏裝置，其特征在于，所述控制器（11）為AT80C51通用型單片機、DATA-7311通用控制器或SC200通用控制器。

6.根據權利要求1所述的薄膜分切機糾偏裝置，其特征在于，所述感應器（16）為紅外線感應器。

7.根據權利要求1所述的薄膜分切機糾偏裝置，其特征在于，所述螺塊（22）內設有開口。

8.根據權利要求7所述的薄膜分切機糾偏裝置，其特征在于，所述螺塊（22）內設有螺紋，且螺紋為V形結構。

技術總結

本實用新型公開了一種薄膜分切機糾偏裝置，包括底座，所述底座頂端固定安裝有豎直放置的支撐架，所述支撐架內設有通孔，所述通孔內設有第一軸承，所述支撐架一側設有糾位裝置，所述糾位裝置由伸縮桿和支撐板構成，所述伸縮桿的一端固定設于所述支撐架的一側外壁，所述支撐板豎直放置設于所述伸縮桿的另一端。有益效果：通過感應器和控制器聯動下，有效使得伸縮電機聯動支撐板帶動輥軸進行位置糾偏，而卡位裝置在鏈條和齒輪作用下，通過滑槽有效對感應器進行位置調節，能適應任何尺寸切割物，提高分切記的使用局限性，而螺桿在螺塊相互配合下，能精確在卡板進行定位，提高感應器的精確度，提高產品質量。

技術研發人員：肖建光;吳運濤;康國峰;李鋒;王金康;章炳法

受保護的技術使用者：浙江永盛薄膜科技有限公司

文檔號碼：201720502017

技術研發日：2017.05.08

技術公布日：2018.01.05
